Una bóveda es una forma estructural compuesta por una serie de arcos. Al repetir los arcos en dirección lineal, creamos una bóveda que puede soportar diversas cargas. Las bóvedas en arquitectura están diseñadas para resistir la presión externa, lo cual es crucial para su estabilidad. Pueden construirse con diversos materiales, como mampostería, hormigón y acero, según los requisitos de diseño y los avances tecnológicos. En los comienzos de la historia de la arquitectura las bóvedas eran construidas en piedra y ladrillo. A continuación analizaremos tips de bóvedas usadas en la arquitectura medieval que también se replican en la arquitectura contemporánea a través de una gran variedad de materiales.
1. Bóveda de cañón (o tambien bóveda de túnel, bóveda de vagón, bóveda de cuna)
2. Bóveda de cañón apuntada, bóveda apuntada, bóveda gótica
3. Bóveda rampante
4. Bóveda cónica, bóveda expansiva
5. Bóveda de claustro, bóveda de cúpula (o domo)
6. Bóveda de claustro apuntada, bóveda de cúpula
7. Bóveda de crucería
8. Bóveda de arista apuntada, bóveda de crucería apuntada
9. Bóveda de buhardilla
10. Bóveda de artesa o esquifada
11. Bóveda de dovela
12. Bóveda de cañón escarzano

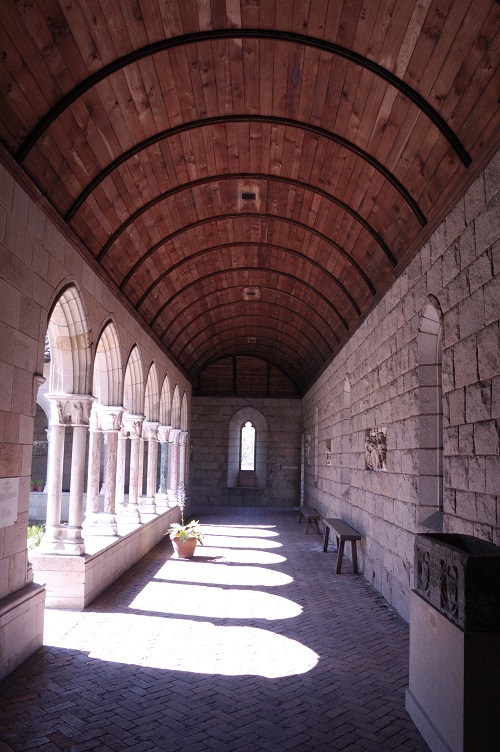

1. Bóveda de cañón
Una bóveda de cañón es una forma arqueada continua que puede asemejarse a un semicilindro, similar a la cubierta de un túnel, o puede ser apuntada en su vértice. Generalmente está formada por una serie de arcos o bóvedas contiguos o por una lámina continua. → Leer más: Bóveda de cañón. Características y ejemplos

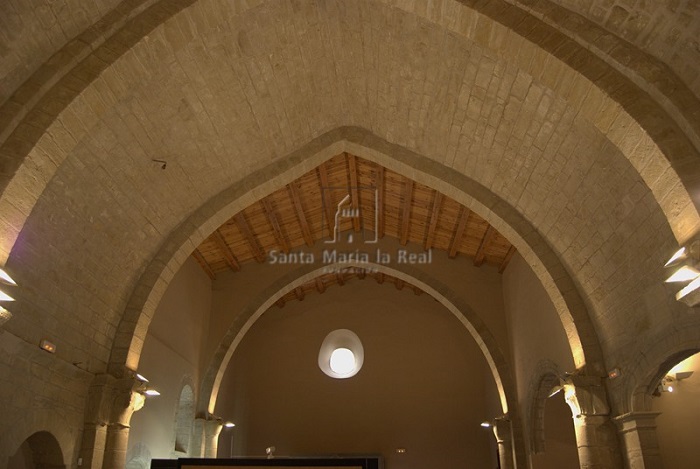

2. Bóveda de cañón apuntada
Igual a la bóveda de cañón pero apunta hacia arriba. Es un tipo de bóveda que se caracteriza por tener una forma semicilíndrica y estar formada por arcos apuntados (ojivales). Esta estructura se utiliza para cubrir espacios longitudinales, como las naves de iglesias, y se distingue por su capacidad de distribuir el peso de manera uniforme.
3. Bóveda rampante
Una bóveda rampante tiene estribos ubicados en planos inclinados, lo que crea una apariencia asimétrica. Este tipo de bóveda se utiliza a menudo para soportar escaleras y otros elementos arquitectónicos. Las hay con rampante redondo o llano. Cuando hablamos de rampante, nos referimos a una construcción en declive, como la bóveda que tiene sus impostas oblicuas o a distinto nivel.

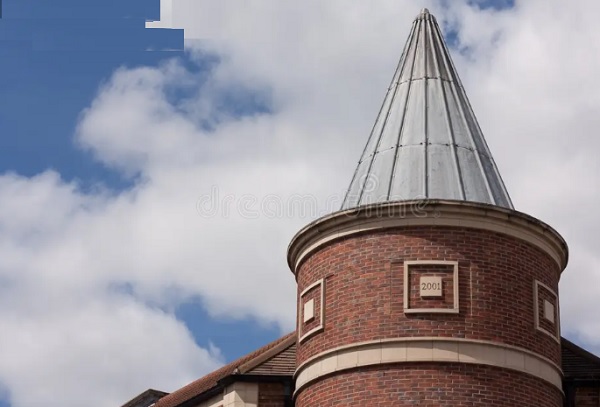

4. Bóveda cónica
La bóveda es una estructura en forma de cono que puede ser de piedra, ladrillo u hormigón armado que forma el techo o la cubierta de un espacio parcial o totalmente cerrado.
5. Bóveda de claustro (o de domo)
También conocida como bóveda de domo, la bóveda de claustro se caracteriza por su forma de cúpula, formada por arcos que se entrecruzan. Este tipo de bóveda se utiliza a menudo en edificios religiosos y puede crear un techo visualmente impactante.
6. Bóveda de claustro apuntada
Se forma por la unión de dos bóvedas de cañón apuntado, lo que produce una forma apuntada (ojival) en su sección transversal, eliminando la forma semicircular.
7. Bóveda de crucería o gótica
Una bóveda de crucería presenta un esqueleto estructural de arcos que soportan la mampostería dispuesta entre ellos. Este diseño permite una mayor flexibilidad en la forma y la estética de la bóveda, algo frecuente en la arquitectura gótica.
8. Bóveda de arista
Una bóveda de arista se forma mediante la intersección de dos bóvedas de cañón en ángulo recto. Este tipo de bóveda es eficiente y solo requiere apoyo en las esquinas, lo que la hace adecuada para espacios donde se cruzan dos pasillos.

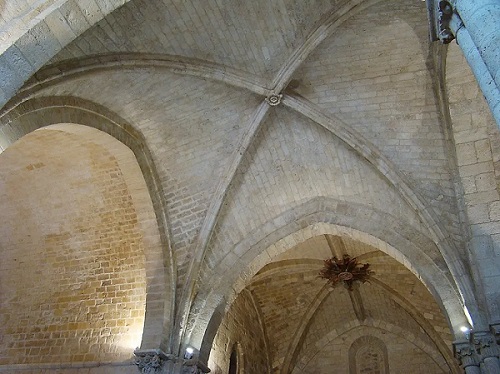

9. Bóveda de arista apuntada
Formado por la intersección perpendicular de dos bóvedas de cañón apuntado (ojivales) de igual altura, la bóveda de arista apuntada se forma cubriendo espacios cuadrangulares.

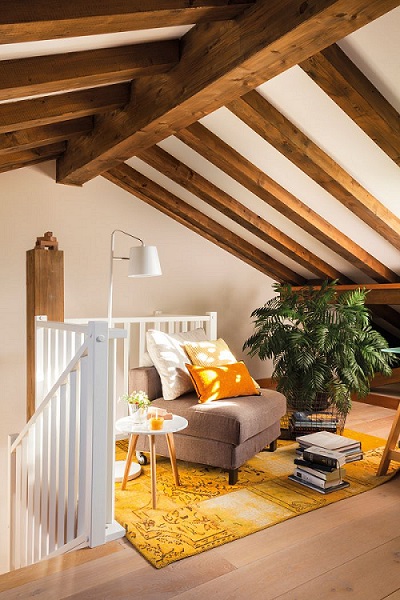

10. Bóveda de buhardilla
Además de las mencionadas encontramos estos tipos de bóveda muy utilizados en arquitectura.
11. Bóveda de artesa o esquifada
Tambien llamada bóveda de rincón de claustro sobre planta rectangular pero en lugar de vértice posee una línea de clave. El arco directriz de la bóveda puede tener cualquiera de las formas fundamentales. Los faldones y la bóveda principal tienen siempre igual directriz, cortándose en aristas entrantes. En la bóveda esquifada el vértice de unión de las aristas se ha sustituido por una superficie plana o una línea. Se suele utilizar para cubrir espacios rectangulares. Ejemplo de ello es el exonártex de Santa Sofía de Constantinopla.
12. Bóveda de dovela
A la bóveda se le agrega una pieza, normalmente de piedra, en forma de cuña que componen el arco o la bóveda.
13. Bóveda de cañón escarzano
Se caracteriza por ser una superficie semicilíndrica generada por un arco rebajado (escarzano) que se prolonga a lo largo de un eje. A diferencia del cañón de medio punto, este arco tiene un centro situado por debajo de la línea de imposta, resultando en una curvatura suave y poca altura.
14. Bóveda de abanico
Una bóveda de abanico consiste en una serie de secciones o nervaduras cóncavas que se extienden desde un punto central, similar a un abanico. Este tipo de bóveda es común en las catedrales góticas y es conocida por su intrincado diseño.
15. Bóveda redonda
Una bóveda redada se crea mediante múltiples curvaturas que se cruzan entre sí, similar a una red. Este diseño proporciona una estética única a la vez que mantiene la integridad estructural.
16. Bóveda anular
Una bóveda anular es similar a una bóveda de cañón, pero presenta una planta curva, a menudo utilizada en pasillos. Ofrece una alternativa visualmente atractiva a los pasillos rectos tradicionales.
17. Bóveda catalana
La bóveda catalana es un arco bajo de ladrillo que forma un techo abovedado, que a menudo soporta una planta superior. Se caracteriza por su mínima altura y el uso eficiente de los materiales.
Aplicación de las bóvedas
Las bóvedas tienen una amplia gama de aplicaciones en arquitectura:
Túneles: Se utilizan para sistemas de transporte subterráneo y suministro de agua.
Edificios públicos: Ideales para auditorios, galerías y centros de convenciones donde se requieren espacios amplios y abiertos.
Estructuras religiosas: Se encuentran comúnmente en iglesias y catedrales, mejorando tanto la estética como la estructura del edificio.
Referencias bibliográficas:
Dictionary of Architecture and Building Construction (2008) (Imagen principal)
https://es.wikipedia.org/wiki/Anexo:Tipos_de_b%C3%B3vedas
